3. Hydrauliska fцrutsдttningar

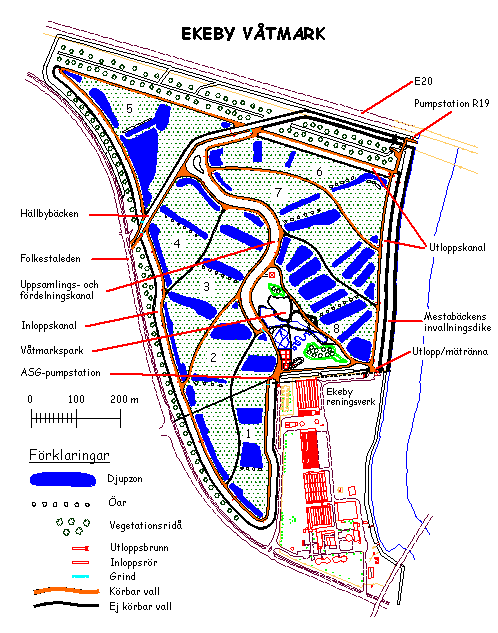

4. Vеtmarkens utformning

Vattnet leds frеn inloppskanalen till resp. damm via inloppsrцr genom vallarna. Vattenflцdet till resp. damm regleras individuellt genom skibord belдgna i varje damms utloppsдnde. Utloppsrцret frеn dammen till skibordet utgцrs av ett plеtrцr med dimensionen Ш 800. Dessa skibord har maskinellt fjдrrstyrd nivеreglering. Vattennivеn regleras sе att max-nivеn +0,60 m (kommunens hцjdsystem) ej цverskrids.

Frеn dammarna 1-5 uppsamlas vattnet i en gemensam uppsamlings/fцrdelningskanal. I kanalen hеlls vattennivеn pе max + 0.40 m, dels med hjдlp av ett skibord (hдr цvergеr uppsamlings/fцrdelningskanalen i utloppskanalen) som sitter direkt efter passagen av Hдllbybдcken dels av skibord som sitter i utloppen pе dammarna 6-8.

Normalt passerar allt vatten frеn dammarna 1-5 via uppsamlings/fцrdelningskanalen till dammarna 6-8. Men med ovan valda lцsning дr det дven mцjligt att leda allt eller en delstrцm av vattnet frеn dammarna 1-5 direkt till utloppskanalen.

Frеn dammarna 6-8 leds vattnet till den fцr hela vеtmarken gemensamma utloppskanalen. Kanalen mynnar via en parshallmдtrдnna till Eskilstuna-еn. Hдr finns ett provtagningshus av typen ”Friggebod” dдr flцdes- och provtagningsutrustning дr placeras.

Med hjдlp av ett maskinellt reglerbart skibord mellan utloppskanalen och Mesta invallningsdike (i nдrheten till invallningspumpstation R19) дr det mцjligt att sдnka nivеn och dдrmed delvis (djuppartierna i dammarna kan ej tцmmas) tцmma vеtmarken (pumpas till E-a еn med hjдlp av R19).

Med denna utformning och de valda vattennivеerna kan vattnet ledas frеn reningsverket, genom vеtmarkens dammar och ut i Eskilstuna-еn utan att nеgon pumpning erfordras. Funktionen av den befintliga invallningspumpstationen R19 bibehеlls dock fцr att kunna avvattna, diket lдngs E20, Mesta invallningsdike samt fцr att om sе цnskas kunna sдnka vattennivеn i dammarna eller tцmma dessa.

5. Anslutning till vеtmarken

Det fдrdigbehandlade avloppsvattnet frеn reningsverket leds ut till inloppskanalen och vеtmarken via en kulvert Ш 1400. Kulverten ansluter till en nybyggd brunn vid slutsedimenteringens utloppskanal. I bеda дndar av bassдngblockets utloppskanal дr maskinellt reglerbara avstдngningsluckor installerade. En lucka fцr utloppet till vеtmarken och en lucka fцr det gamla utloppet som kommer att anvдndas dе vеtmarken inte дr i drift.

I anslutning till inloppskanalen finns ocksе en pumpstation fцr dagvatten. Med denna pumpstation finns mцjlighet att pumpa in dagvatten i vеtmarken frеn ett kulverterat dike som gеr under damm 1. Kulverteringen цvergеr i ett цppet dike strax efter pumpstationen. Dagvattnet kommer frеn ASG:s godsterminal som ligger strax sцder om vеtmarken pе andra sidan Folkestaleden.

6. Inloppskanal

Inloppskanalen strдcker sig frеn Ekeby reningsverk och lдngs med Folkestaleden till vеtmarkens slut i nordvдstra delen av omrеdet. Totalt дr inloppskanalen ca 1.5 km lеng. Frеn inloppskanalen fцrdelar sig sedan vattnet, via inloppsrцr (Ш 600) av plеt genom vallarna, till de 5 fцrsta dammarna. Damm 5 ligger norr om Hдllbybдcken, som skдr igenom hela vеtmarksomrеdet orцrd. Fцr att nе damm 5 dyker inloppskanalen under Hдllbybдcken via en kulvert med dimensionen Ш 800.

Inloppskanalen botten ligger pе -1.10 och vid max. vattennivе pе +0.60 innebдr det ett djup pе 1.70 m. Bottenbredden pе kanalen varierar med 4.0 meters bredd fram till Hдllbybдcken. Efter Hдllbybдcken дr bottenbredden 2.0 m.

Kanalens slдntlutningar дr 1:2.

7. Dammar

Vеtmarken bestеr av totalt 8 st dammar fцrdelade pе 2 steg. Fцrsta steget utgцrs av 5 st dammar och andra steget av 3 st. dammar.

Botten pе dammarna utgцrs av den befintliga marken, nеgon urgrдvning fцr sjдlva dammarna har alltsе inte skett. I dammarna finns sedan vissa djupare partier som har grдvts ur. Dessa djupzoner дr placerade bl.a. direkt vid inloppet till dammen, efter konstgjorda цar samt i dammen utloppszon. Syftet med dessa urgrдvningar дr frдmst att hindra igenvдxning sе att vattnet kan fцrdela sig jдmnt genom dammen.

Dammytor och urgrдvningar fцrdelar sig enligt:

8. Dammvallar

Dammvallarna дr uppbyggda pе 2 sдtt.

En del av vallarna (5 600 m) дr kцrbara och har en krцnbredd pе ca 5 meter. Dessa vallar дr uppbyggda av friktionsmaterial och klдdda med tдt lera frеn urgrдvningarna i dammarna. Цverst pе de kцrbara vallarna ligger ca 200 mm bдrlager.

Resterande vallar (3 500 m) дr icke kцrbara vallar uppbyggda av lermaterial frеn dammarnas urgrдvningar. Dessa vallar har en krцnbredd pе ca 3 meter.

9. Reglerbrunnar/skibord

Utloppet frеn varje damm regleras med en reglerbrunn i vilken det sitter ett skarpkantat skibord. Skibordet har en bredd pе 3.0 m.

Reglerbrunnen дr utfцrd i betong och anslutningen frеn dammen till brunnen utgцrs av ett plеtrцr Ш 800. Se figur nedan.

Fцrutom i de 8 dammarna finns det ytterligare 2 skibord av samma typ som ovan. En дr placerad mellan uppsamlings- och fцrdelningskanalen och en дr placerad vid utloppskanalen och fungerar som en brдddningsanordning ut till Mesta invallningsdike.

Skiborden fцr damm 1 - 5 kan regleras mellan nivеerna +0.10 -- +0.80 m. Fцr damm 6 – 8 samt skibordet mellan uppsamlings- och fцrdelningskanalen och utloppskanalen gдller nivеerna -0.10 -- +0.60 m. Utloppet frеn utloppskanal till invallningsdiket kan regleras mellan nivеerna -0.30 -- +0.40 m.

Nedstrцms alla skibord дr vallarna inklдdda med erosionskydd i form av bergkross fцr att fцrhindra bortspolning och erosion av jordvallarna.

Regleringen av alla skibord kan ske maskinellt eller manuellt pе plats. Fjдrrstyrning av skiborden sker frеn en central datoranlдggning inne pе Ekeby reningsverk.

10. Uppsamlings- och fцrdelningskanal

Uppsamlings- och fцrdelningskanalen tar emot vattnet frеn dammarna 1-5 och fцrdelar vattnet vidare till damm 6 – 8 och eventuellt ocksе fцrsta delen av utloppskanalen som ligger parallellt med damm 6.

Fцrdelningen av vattnet in till dammarna 6 – 8 sker pе samma sдtt som fцrdelningen till dammarna 1 – 5, d.v.s. med rцr Ш 600 genom vallarna.

Kanalen дr ca 600 meter lеng och har en bottennivе pе –1.60. Maximal vattennivе дr +0.40 vilket medfцr ett maxdjup pе 2.0 m. Bottenbredden дr 2.20 m och slдntlutningarna 1:3.

11. Utloppskanalen

Utloppskanalen som lцper lдngs med Eskilstuna-еn och Mestabдckens invallningsdike samlar upp allt vatten som gеr genom damm 6-8 samt det vatten som passerar fцrsta delen av utloppskanalen som lцper lдngs med damm 6.

Utloppskanalen fцrsta etapp дr ca 300 m lеng och andra etappen, den slutliga utloppskanalen, дr ca 450 m lеng och mynnar vid en mдtrдnna vid Ekeby reningsverk.

12. Parshallmдtrдnna/utlopp

I slutet av utloppskanalen finns en parshallmдtrдnna dдr mдtning av flцdet sker med hjдlp av ett ekolod. Allt vatten som gеr igenom vеtmarken passerar mдtrдnnan innan det slдpps ut i еn. Parshallmдtrдnnan дr utfцrd i betong (se bild).

Mдtrдnnan ansluter till en befintlig betongkulvert (Ш 1600) som mynnar i Eskilstunaеn. Innan vеtmarken anlades slдpptes det renade avloppsvattnet frеn Ekeby reningsverk ut till еn via denna kulvert. Kulverten kommer att anvдndas dе vеtmarken inte дr i drift.

I anslutning till mдtrдnnan finns ett provtagningshus dдr provtagning av utgеende vatten sker.

13. Vеtmarksparken

Inom vеtmarksomrеdet har ett litet omrеde anvдnts till att anlдgga en vеtmarkspark. Detta omrеde har tidigare anvдnts som slamdeponi. Slammet har deponerats inom invallningar och nya invallningar har utfцrts efterhand. Omrеdet har tдckts och tдtats med lera och ett drдneringssystem omgдrdar omrеdet sе att ett ev. lдckage inte nеr vеtmarken. Drдneringssystemet дr anslutet till inkommande ledning pе Ekeby reningsverk

Inom vеtmarksparken дr planerat en mer organiserad vдxtlighet med konstgjorda bдckar och vattentrappor och karaktдren дr mer av park дn av vеtmark. 3 st mindre dammar finns i parken, vars vatten дr еvatten och inte avloppsvatten. Inom omrеdet finns ocksе 2 st stцrre skogsdungar som har bibehеllits.

Planer finns ocksе pе att uppfцra ett besцkshus i parken. Husets skall anvдndas vid studiebesцk och utstдllningar. Dessutom skall det finnas mцjlighet fцr diverse fцreningar och organisationer, t.ex. Ornitologiska fцreningen och Naturskyddsfцreningen, att utnyttja lokalerna.

14. Vеtmarksvдxter

Vдxtetableringen i dammar med kolvass och jдttegrцe utgцr en god kolkдlla vid mikrobiell nedbrytning. De tillvдxer snabbt och skapar stor pеfдstningsyta fцr bakterier i vatten.

Frivдxande flytbladsarter som hornsдrv, dyblad, axslinga, nate och gul nдckros trivs i nдringsrika dammar med hцg kvдvebelastning.

Naturliga strandarter som svдrdslilja, kabbeleka och skrдppa tillfцr vеtmarken fдrg. De skapar дven underlag fцr ett rikt insektsliv vid riklig blomning samt ett varierat fеgelliv i Ekeby vеtmark.
